1.系統概述
信達易通Anykey-LTE寬帶集群通信系統基于先進的4G LTE無線寬帶技術，符合B-trunC聯盟標準。上行吞吐量可達50Mbps，下行吞吐量達100Mbps。系統支持多媒體集群語音、視頻調度，高清無線視頻監控，以及寬帶無線接入、遠程數據采集和移動辦公業務。
該系統基站采用一體化結構設計，將基站BBU、RRU、核心網EPC以及調度系統集成在一個機箱中，具有體積小、重量輕、功能強大、集成度高、操作簡單、開通快速、可靠性高等特點，可方便靈活地由單兵背負/便攜運輸，或者采用小型車輛車載運輸及使用，也可以采用直升機空投至工作使用現場或使用升空平臺工作，能夠在事件現場快速開通多媒體集群調度服務，可以廣泛應用于搶險救災、處理突發事件、應急通信以及寬帶無線接入等場合，能夠在短時間內在現場快速搭建應急通信網絡和指揮平臺，實現現場的語音和視頻調度，并能實時上傳現場視頻信息，實現高效的指揮調度。
2.系統組網圖

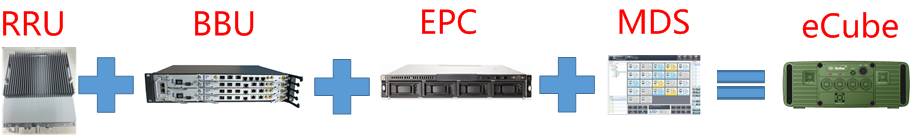

Anykey-LTE寬帶集群通信系統主要由eCube一體化基站、Anykey688專用通信終端組成。其中eCube一體化基站包括基站BBU、RRU、核心網EPC以及調度系統。如下圖所示：
3.系統產品
3.1.基站產品
一體化基站eCube具有以下特點：
標準化：4G TD-LTE技術，符合B-TrunC標準
小型化：體積小、重量輕、可車載、可單兵背負
開通快：一鍵開啟，5分鐘快速開通
性能穩定：可靠性高、故障率低
防護等級高：采用軍用結構設計，IP67防護等級
節能：整機功耗低、智能省電
供電：支持多種供電方式
可方便地由單兵/車載攜帶或直升機空投至事件現場快速開通多媒體集群調度服務，廣泛應用于火災、地震災害、應急出警等需要在現場快速搭建應急指揮平臺的場景，第一時間反饋現場實時視頻信息，大幅縮短信息傳遞時間。
|
性能規格
|
|
工作制式
|
TD-LTE/LTE-FDD，根據用戶需要預定
|
|
工作頻段
|
1.8G：1785---1805
MHz
|
|
1.4G ：1447---1467 MHz
|
|
其它：350MHz---3800MHz，可以根據用戶需要定制
|
|
工作帶寬
|
5/10/15/20MHz
|
|
發射功率
|
2*40W（可軟件調整設定）
|
|
通道數
|
支持2T2R
|
|
開通時間
|
不大于5分鐘
|
|
覆蓋范圍
|
靜中通城區環境典型覆蓋半徑可到1~3km，郊區環境典型覆蓋半徑可達3~5km
|
設備外觀、運輸與安裝方式
|

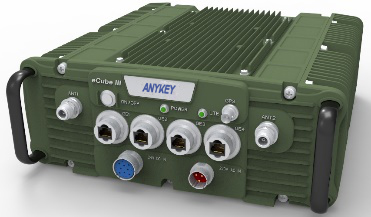

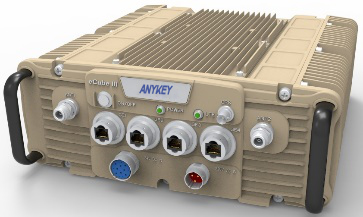

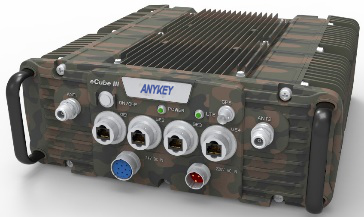

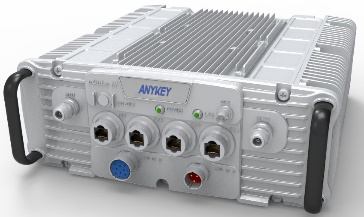

設備外觀
|
|
|
|
|
|
單兵背負
|
|
|
|

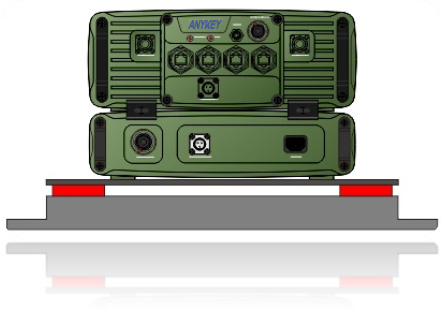

車載運輸
|
|
|

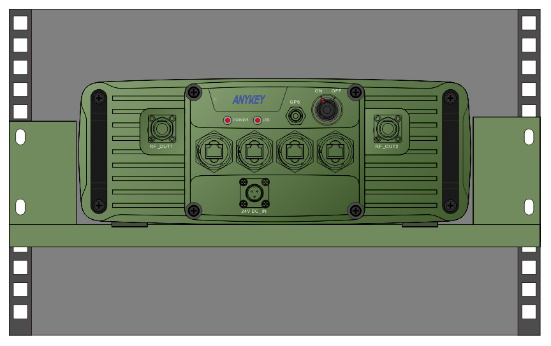

機柜安裝
|
|
|
性能規格
|
|
工作制式
|
TD-LTE/LTE-FDD，根據用戶需要預定
|
|
工作頻段
|
1.8G：1785---1805
MHz
|
|
1.4G ：1447---1467 MHz
|
|
其它：350MHz---3800MHz，可以根據用戶需要定制
|
|
公網制式
|
GSM、CDMA、WCDMA、LTE
FDD、TD-LTE
|
|
尺寸
|
整機外形尺寸約 165（H）*79（W）*20.8（D）（不含外置天線）
|
|
顯示屏
|
4.7英寸
|
|
標配電池
|
鋰電，6200mAH
|
|
防護
|
IP67
|
|
操作系統
|
Android 6.0
|
|
內置無線模塊
|
WiFi/BT/GPS
|
|
攝像頭
|
支持前、后置攝像頭。后置800萬像素、支持1080P/25FPS攝像；前置200萬像素
|
|
視頻電話
|
TDD
LTE用分組數據應用的方式實現
|
|
頻道旋鈕開關
|
專業對講機頻道旋轉開關設計，方便行業客戶盲操作
|
|
整機聲學性能
|
雙Mic設計，有效抑制環境噪音，保持惡劣環境下語音清晰
|
|
整機續航能力
|
1、持續工作時間10H；
|
|
2、待機時間24H。
|
|

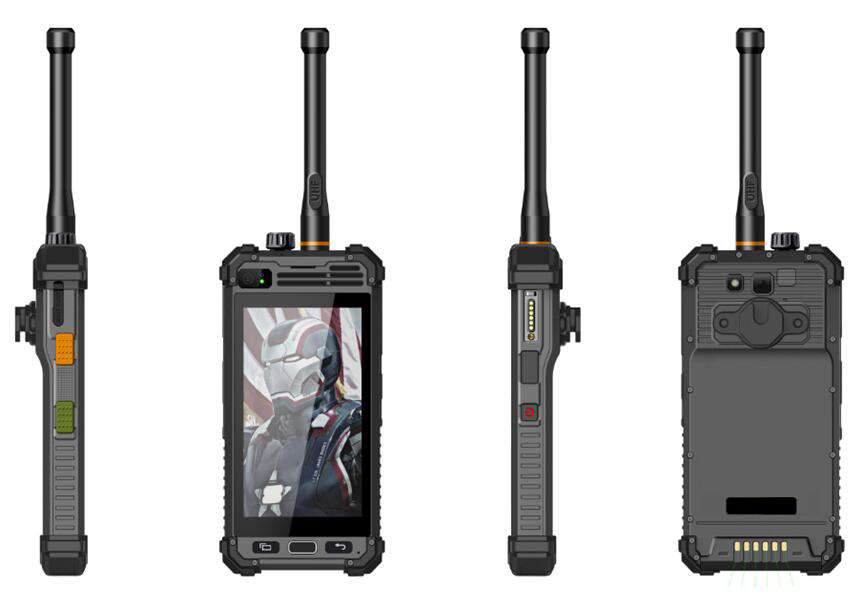

產品外觀
|
|
