您現在位置: 構成無線視頻監控系統的元素有哪些?
2017-9-22

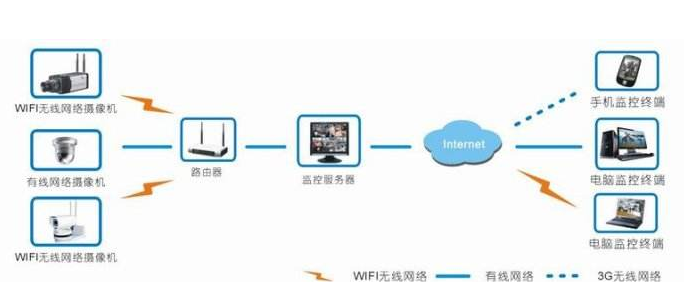

無線視頻監控系統是一種小型遠程數字監控系統，與網絡攝像機配套使用，可采用有線或無線方式連接網絡，易于安裝，不需要用戶額外配置專用電腦和采集錄像等設備。用戶可采用手機或電腦作為監控終端設備，可隨時隨地接收?qǐng)?bào)警信息和查看監控視頻。隨著發展，遠程無線視頻監控系統無疑是未來發展方向。構成無線視頻監控系統元素又有哪些呢？
簡單的有線視頻監控系統所需的設備僅為一個模擬攝像頭和一塊模擬采集卡(最便宜的PCTV卡即可)，如果要形成一個無線視頻監控系統還需要無線影音發射機和無線接收機。
模擬攝像頭
模擬攝像頭是系統中的關鍵設備。模擬攝像頭和數碼USB攝像頭的原理一樣，但接口采用AV接口，即RCA，它可以直接和電腦、電視機、錄像機甚至DV相連，用電腦、電視做監視器，用電腦、錄像機或DV來保存圖像。模擬攝像頭的成像器件有CMOS和CCD兩種，最便宜的CMOS黑白攝像頭不到百元，CMOS彩色攝像頭約為150元左右，CCD彩色攝像頭才四百元不到。一般來說CCD的成像質量要好于CMOS，但CMOS有一個CCD沒有的突出優點，即它的光譜敏感范圍在近紅外線段比可見光的靈敏度高出5～6倍，所以在夜間利用紅外線發光二極管作為照明光源照明，雖然人眼看上去仍然一片漆黑，但是CMOS攝像頭卻能看得清清楚楚!因而CMOS攝像頭更適合在夜間進行隱蔽觀察。此外，CMOS攝像頭的功耗也大大低于CCD攝像頭，更適合用于長時間監視。
為了起到隱蔽的作用，這類攝像頭的形狀也是千奇百怪，有適合安裝在防盜門上的貓眼式的，有非常隱蔽的紐扣形狀及螺絲形狀的攝像頭，還有射燈式及半球形攝像頭。其中半球形攝像頭可安裝在屋頂，其監視范圍比普通攝像頭要大五倍，它和外觀像射燈的攝像頭一樣，可在低照度時開啟紅外線補償光源，在暗夜環境下也可進行不間斷的監視。
模擬采集卡
模擬采集卡用于接收模擬攝像頭所傳輸?shù)男盘?hào)，以便通過電腦接收?qǐng)D像并進行錄像。這種模擬采集卡并沒有特別的要求，具有AV模擬端子的采集卡都可以。簡單一點的可以使用普通的PCTV卡，這種卡既可以看電視，也可以用于連接模擬視頻設備。如果要進行多路視頻監控，則需要購買專用于視頻監控的多路視頻采集卡。
無線發射接收設備
有線視頻監控成本低廉，但使用的限制太大：需要布線，且傳輸范圍有限，如果采用無線設備就沒有這些問題了。無線監控設備有兩類：一種是使用無線攝像頭，它本身就帶有無線發射裝置及天線，接收端通過無線接收機來接收影音信號;一種則是專用的無線影音設備，它包括無線發射機和無線接收機兩個部分。
無線發射機提供了供模擬攝像頭接入的AV接口，一般采用2.4GHz的頻率傳輸影音信號。這類產品的規格很多，價格也主要以功率來區分，50mW的小型發射機價格約200~300元(接收范圍50~100米)，1000mW的高端產品，價格在1800元左右(接收范圍500~1000米)。發射功率和環境決定了信號傳輸?shù)木嚯x，如果要獲得更遠的傳輸距離還可以在發射端和接收端使用定向天線，它可以讓傳輸距離延長數倍之多。接收器有小型接收機臺式接收機兩種，其中臺式機可以設置成在指定的2～4個信道中自動切換接收，而且可設置自動切換的時間。普通的小型接收機價格在160~180元左右，臺式接收機則要貴上100元。
