簡介 AV1000-HD命名規則： HD代表接口形式，如HDMI、AV、SDI、VGA，1W代表發射功率，如1W、5W、10W。例如AV1000-HD-5W代表HDMI接口，功率為5W的圖傳。-WOT表示定制，用戶可定制多種接口的設備。

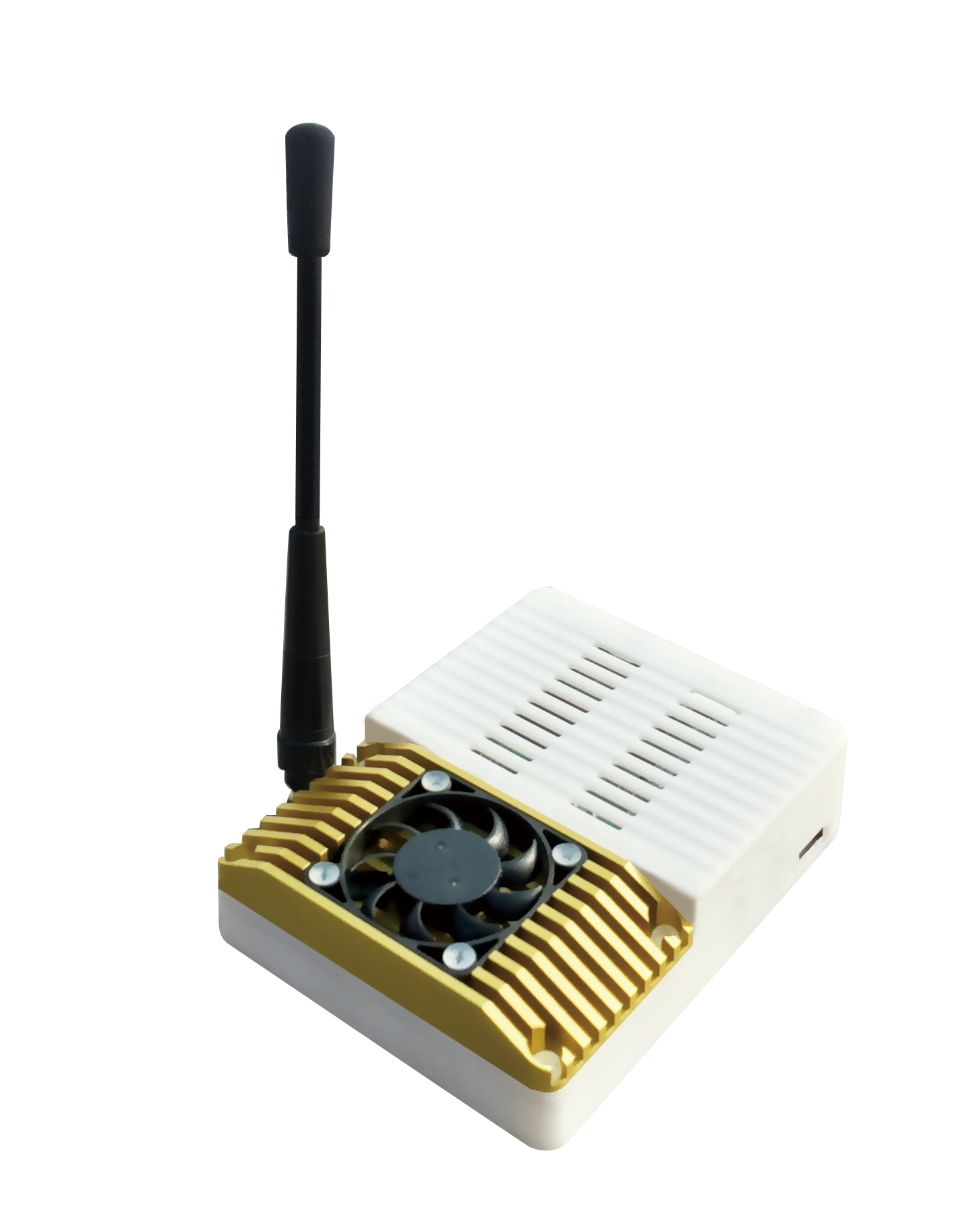

AV1000-HD迷你高清1080P數字圖傳傳輸系統，體積小、重量輕、純數字、高清1080P，采用150~900MHz短波頻點，系統繞射能力強，相比于2.4G頻點，非可視傳輸性能好。采用H.264壓縮編碼，硬編硬解，系統延時小，地面站使用全向天線，天線無指向性，無需天線跟蹤系統，傳輸距離即可達5~20km。實現實時的、抗多徑、高速移動的數據、語音、圖像傳輸。特別適合在無人機、高鐵、動車、隧道、礦區等復雜環境的應用。
特點
1、采用國際先進水平的OFDM調制技術，即編碼正交頻分復用技術，是目前先進和具發展?jié)摿Φ恼{(diào)制技術。
2、體積小巧，重量輕，小于100g，采用12V供電，適合各種小型飛行器。
3、采用150M-900MHz,頻點，相對于DJI Lightbridge等2.4GHz的頻段，繞射性及非視距性能能好，傳輸距離遠。
4、全數字調制，多載波傳輸，移動性能好，地面站及飛行器雙向高速移動依然能穩定傳輸
5、采用適用于飛機的偶極天線，回波小，對飛控系統、數傳系統干擾小，適合即適合筋斗云 S1000等系列專業機型，也適合優迪U818A、DJI F550 風火輪、Phantom系列等大眾機型。
技術指標
|
工作頻率
|
150～900MHz
|
|
最大輸出功率
|
1W、5W、10W，可定制；
|
|
信道帶寬
|
1/2/3/4/5/6/7/8MHz可選；
|
|
雙工模式
|
單工單向
|
|
天線接口
|
N型50Ω
|
|
信道編碼方式
|
OFDM
|
|
系統傳輸延時
|
<30ms
|
|
接收門限電平
|
靈敏度-92dBm（+/-1.5dBm）
|
|
傳輸距離
|
功率1W時，5~10km；功率5W時，10~30km；功率10W時，30~50km；
|
|
移動速度
|
時速200公里穩定接收
|
|
物理接口
|
HDMI、AV、SDI、VGA
|
|
輸入分辨率
|
720x480 60I(NTSC)、720x576 50I(PAL)、720@50P、720@60P、1080@50I、1080@60I、
1080@24P、1080@25P、1080@30P、1080@50P、1080@60P
|
|
輸出分辨率
|
720x480 60I(NTSC)、720x576 50I(PAL)、720@50P、720@60P、1080@50I、1080@60I、
1080@24P、1080@25P、1080@30P、1080@50P、1080@60P
|
|
控制接口
|
RS232
|
|
加密
|
AES加密方式
|
|
供電電源
|
12V
|
|
整機功耗
|
8~12W
|
|
工作溫度
|
－40°C ～ 60°C
|
|
工作濕度
|
80％
|
包裝清單
|
|
名稱
|
數量
|
單位
|
|
|
發射機
|
1
|
臺
|
|
|
天線
|
2
|
付
|
|
|
饋線
|
2
|
根
|
|
|
接收機
|
1
|
臺
|
|
|
卡具
|
2
|
套
|
|
附件包
|
樣品線
|
1
|
根
|
|
接頭
|
2
|
個
|
|
防水頭
|
1
|
個
|
|
合格證
|
1
|
張
|
|
|
IP、MAC地址標簽
|
1
|
個
|
|
|
QC標簽
|
1
|
個
|
|
